تصویربرداری میکرو سی‌تی یکی از پیشرفته‌ترین فناوری‌های تصویربرداری سه‌بعدی است که با بهره‌گیری از اشعه ایکس، امکان مشاهده‌ی جزئیات داخلی اجسام را در مقیاس میکرونی، بدون نیاز به تخریب یا برش نمونه، فراهم می‌کند. این روش کاربرد گسترده‌ای در حوزه‌های پزشکی، دندانپزشکی، مهندسی مواد، زیست‌شناسی و باستان‌شناسی دارد و نقشی مهمی در تحقیقات علمی و صنعتی ایفا می‌کند.

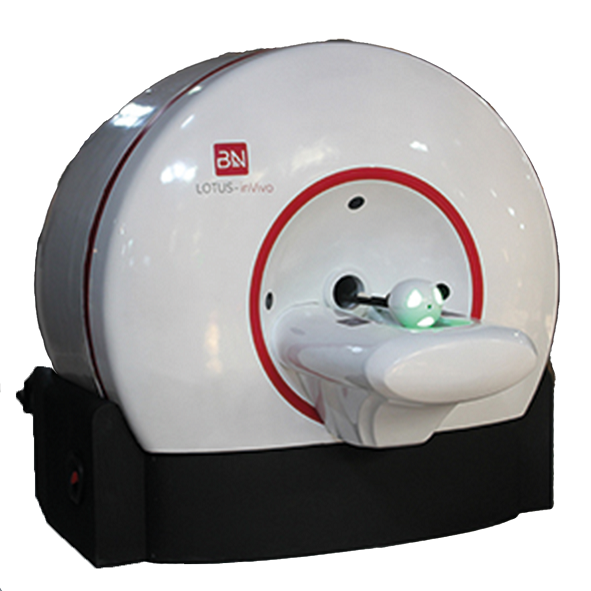

ایران نیز در این زمینه پیشرفت‌های چشمگیری داشته و توانسته است دستگاه‌های میکرو سی‌تی (micro-CT) را با فناوری بومی طراحی و تولید کند. در ادامه‌ی این مقاله، هر آنچه نیاز است در مورد این فناوری تصویربرداری سه بعدی بدانید را مورد بررسی قرار خواهیم داد از شما دعوت میکنیم تا انتهای این مطلب با ما همراه باشید.
ویژگی تصویربرداری میکرو سی تی
اگر به دنبال فناوری‌ای هستید که بتواند تصاویری فوق‌العاده دقیق و با جزئیات میکرونی از نمونه‌های کوچک ارائه دهد، تصویربرداری میکرو سی‌تی یکی از بهترین گزینه‌هاست. این فناوری به‌ویژه در مطالعات پیش‌بالینی، دندانپزشکی و تحلیل ساختارهای استخوانی مورد استفاده قرار می‌گیرد. در ادامه، نگاهی به ویژگی‌های کلیدی این روش خواهیم داشت تا درک بهتری از قابلیت‌های آن پیدا کنید.
1. رنج ولتاژ گسترده برای تصویربرداری بهینه
یکی از مهم‌ترین ویژگی‌های تصویربرداری میکرو سی‌تی، قابلیت تنظیم ولتاژ اشعه ایکس در بازه ۴۵ تا ۹۰ کیلوولت است. این ویژگی باعث می‌شود که بتوان از انواع مختلف نمونه‌ها تصویربرداری کرد:
- ولتاژ پایین‌تر (۴۵ کیلوولت): برای تصویربرداری از بافت‌های نرم و مواد با چگالی کم استفاده می‌شود، زیرا با کاهش انرژی پرتو، جزئیات ساختاری بهتری از بافت‌های کم‌چگال به دست می‌آید.
- ولتاژ بالاتر (۹۰ کیلوولت): برای تصویربرداری از مواد سخت مانند استخوان، دندان و فلزات مناسب است، زیرا پرتوهای با انرژی بالاتر می‌توانند از این ساختارهای متراکم عبور کرده و تصاویری دقیق‌تر ارائه دهند.
این قابلیت باعث افزایش دقت تصویربرداری و بهینه‌سازی کیفیت تصاویر برای انواع کاربردهای تحقیقاتی و صنعتی می‌شود.
2. طراحی هندسی خاص با سیستم چرخش خودکار
سیستم تصویربرداری میکرو سی‌تی از یک طراحی هندسی خاص و پیشرفته بهره می‌برد که در آن نمونه به‌طور ثابت روی یک تخت قرار می‌گیرد و در عوض، منبع اشعه ایکس و آشکارساز به‌طور چرخشی به دور نمونه حرکت می‌کنند. این روش به‌طور مؤثر و دقیق، امکان تصویربرداری از تمامی زوایای نمونه را بدون نیاز به حرکت فیزیکی آن فراهم می‌کند. در ادامه مزایای این طراحی را بیان خواهیم کرد:
تصویربرداری دقیق‌تر و بدون لرزش
یکی از مهم‌ترین مزایای این طراحی، عدم حرکت نمونه است. وقتی که نمونه ثابت باشد و فقط سیستم چرخش حرکت کند، هیچگونه لرزش یا جابجایی در حین اسکن ایجاد نمی‌شود. این ویژگی بسیار حیاتی است، زیرا حتی کوچک‌ترین حرکت یا لرزش می‌تواند باعث کاهش کیفیت تصویر و کاهش دقت نتایج شود. در نتیجه، این طراحی به‌ویژه برای مطالعات حساس و دقیق، مانند آنالیز بافت‌های نرم یا استخوان‌ها، بسیار مناسب است.
کیفیت بالاتر تصاویر
با این طراحی، دستگاه قادر است تصاویر دقیق و واضح‌تری از داخل نمونه‌ها ثبت کند. چرا که منبع اشعه ایکس و آشکارساز به‌طور پیوسته به دور نمونه حرکت می‌کنند و در هر چرخش، تصاویری با دقت بالا ثبت می‌شود. این حرکت پیوسته و یکنواخت، باعث می‌شود که تصاویر به‌طور کامل از همه زوایای مختلف نمونه تهیه شوند و خطای محاسباتی به حداقل برسد.
افزایش دقت اندازه‌گیری‌ها
یکی دیگر از مزایای این سیستم micro-CT، دقت بالای اندازه‌گیری است. چون نمونه ثابت است و منبع و آشکارساز به‌صورت چرخشی به دور آن حرکت می‌کنند، هیچگونه اعوجاج یا انحرافی در تصویر ایجاد نمی‌شود. این ویژگی به پژوهشگران اجازه می‌دهد تا اندازه‌گیری‌های دقیق‌تری از ابعاد داخلی ساختارها، ضخامت بافت‌ها و یا شکستگی‌های میکروسکوپی انجام دهند.
حذف خطای انسانی و کاهش نیاز به تنظیمات پیچیده
به‌دلیل سیستم چرخش خودکار، دستگاه نیاز به تنظیمات پیچیده یا مداخلات دستی ندارد. این باعث می‌شود که فرآیند تصویربرداری سریع‌تر و بدون خطای انسانی انجام شود، چرا که تمامی مراحل به‌طور خودکار انجام می‌گیرد. این ویژگی در آزمایشگاه‌ها و مراکز تحقیقاتی که نیاز به دقت بالا و زمان‌بندی فشرده دارند، بسیار ارزشمند است.
قابلیت تصویربرداری از نمونه‌های پیچیده
این طراحی به‌ویژه در شرایطی که نمونه‌ها دارای اشکال غیرمعمول یا پیچیده هستند، بسیار مفید است. برای نمونه، در تحقیقات باستان‌شناسی، زمانی که یک فسیل یا اثر تاریخی دارای شکل پیچیده‌ای باشد، این سیستم می‌تواند تصاویر دقیقی از هر جزئیات داخل آن به‌دست آورد، بدون اینکه نمونه نیاز به بریدن یا شکستن داشته باشد.
3. مجهز به فیلترهای مکانیکی مختلف برای بهبود کیفیت تصویر
فیلترهای مکانیکی نقش مهمی در حذف نویز، بهبود وضوح و افزایش کنتراست تصاویر دارند. این فیلترها میزان جذب و پراکندگی اشعه ایکس را کنترل کرده و باعث می‌شوند تا تصویر نهایی دارای کیفیت بهتری باشد.
مزایای استفاده از فیلترهای مکانیکی در میکرو سی‌تی:
- کاهش نویز تصویر و افزایش وضوح ساختارهای ریز
- بهینه‌سازی کنتراست میان مواد مختلف در نمونه
- امکان تصویربرداری دقیق‌تر از بافت‌های نرم و سخت به‌صورت هم‌زمان
این ویژگی، تصویربرداری از نمونه‌های زیستی و صنعتی را با دقت بیشتری ممکن می‌سازد.
4. امکان تغییر بزرگنمایی برای وضوح بالا
یکی از نقاط قوت میکرو سی‌تی، قابلیت تغییر بزرگنمایی است که امکان تصویربرداری از جزئیات بسیار کوچک را با وضوح فوق‌العاده بالا فراهم می‌کند. حداقل سایز پیکسل در این سیستم ۱۰ میکرون است که این یعنی می‌توان جزئیات ساختاری نمونه‌ها را در ابعادی میکروسکوپی مشاهده کرد؛ در ادامه اهمیت این ویژگی را بیان خواهیم کرد:
- بررسی دقیق مورفولوژی استخوان و دندان در تحقیقات دندانپزشکی
- مطالعه ساختارهای داخلی مواد کامپوزیتی، فلزات و سرامیک‌ها در مهندسی مواد
- آنالیز بافت‌های زیستی و فسیل‌ها در تحقیقات زیست‌شناسی و باستان‌شناسی
این سطح از دقت، بررسی نمونه‌ها را با جزئیاتی که در روش‌های معمولی قابل مشاهده نیست، امکان‌پذیر می‌کند.
5. تصویربرداری پیوسته با حداقل زمان اسکن
در مطالعات پیش‌بالینی و تحقیقات پزشکی، سرعت تصویربرداری یک عامل پر اهمیت است. فناوری micro-CT می‌تواند در کمتر از ۱ دقیقه یک اسکن کامل انجام دهد که باعث کاهش زمان فرآیند و افزایش بهره‌وری پژوهش‌ها می‌شود.
مزایای این ویژگی:

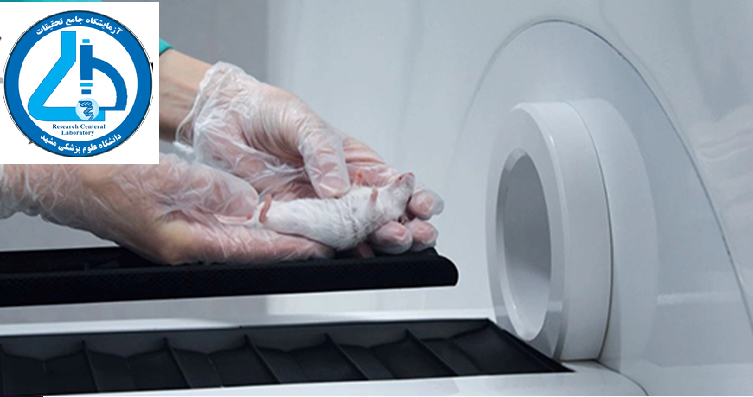

- امکان تصویربرداری از نمونه‌های زنده (in-vivo) بدون آسیب یا استرس زیاد به حیوانات آزمایشگاهی
- افزایش سرعت پردازش داده‌ها در آزمایشگاه‌های تحقیقاتی
- کاهش هزینه‌های عملیاتی با استفاده از روش‌های سریع‌تر و کارآمدتر
این ویژگی، تصویربرداری زمان‌بر و پرهزینه را به یک فرآیند کارآمدتر تبدیل کرده و باعث افزایش دقت و سرعت آزمایش‌های علمی می‌شود.
6. نمایش تصاویر دو و سه‌بعدی برای تجزیه‌وتحلیل دقیق
سیستم میکرو سی‌تی نه‌تنها قادر به تصویربرداری است، بلکه می‌تواند داده‌های به‌دست‌آمده را به مدل‌های سه‌بعدی تبدیل کند. این ویژگی به پژوهشگران کمک می‌کند تا ساختارهای داخلی نمونه‌ها را از زوایای مختلف بررسی کنند؛ این مورد کاربردهای زیر را دارا می‌باشد:
- آنالیز دقیق شکستگی‌های استخوان و تحلیل تراکم آن در مطالعات پزشکی
- بررسی ساختارهای پیچیده دندانی و ریشه‌ها در تحقیقات دندانپزشکی
- تحلیل لایه‌های مواد و ارزیابی نقص‌های داخلی در مهندسی مواد
این قابلیت، تحقیقات را دقیق‌تر، سریع‌تر و جامع‌تر می‌کند و امکان استخراج داده‌های کمی و کیفی از تصاویر را فراهم می‌آورد.
۷. مجهز به بسته نرم‌افزاری Good Laboratory Practice
سته نرم‌افزاری GLP (Good Laboratory Practice) یک استاندارد بین‌المللی است که در زمینه انجام آزمایش‌های علمی و تحقیقاتی به منظور افزایش دقت، قابلیت اعتماد و تکرارپذیری نتایج استفاده می‌شود. این استانداردها به‌ویژه در آزمایشگاه‌های تحقیقاتی، پزشکی، داروسازی و صنعتی اهمیت زیادی دارند، زیرا هدف آنها تضمین کیفیت داده‌ها و نتایج آزمایش‌هاست. در تصویربرداری میکرو سی‌تی micro-CT ، وجود بسته نرم‌افزاری GLP به طور مستقیم بر دقت نتایج و قابلیت بازتولید آزمایش‌ها تأثیر می‌گذارد. در ادامه به توضیحات بیشتری در مورد این بسته نرم‌افزاری و مزایای آن پرداخته می‌شود.
1. تضمین انجام آزمایش‌ها طبق استانداردهای علمی
بسته نرم‌افزاری GLP اطمینان می‌دهد که همه مراحل تصویربرداری، از تنظیم دستگاه گرفته تا پردازش داده‌ها، طبق استانداردهای علمی انجام شود. این استانداردها شامل تنظیم دستگاه، کالیبراسیون، ذخیره داده‌ها و گزارش‌دهی نتایج هستند. به این ترتیب، تمام آزمایش‌ها در شرایط کنترل‌شده انجام می‌شوند تا صحت داده‌ها تضمین شود.
۲. افزایش دقت و کاهش خطاها
یکی از مزایای اصلی GLP، کاهش خطاهای انسانی است. این نرم‌افزار تمامی مراحل آزمایش را به‌طور خودکار و طبق دستورالعمل‌های مشخص انجام می‌دهد، بنابراین احتمال اشتباهات ناشی از دخالت دستی کاهش می‌یابد. این کار باعث می‌شود نتایج دقیق‌تر و با کمترین خطا به‌دست آید.
۳. امکان تکرار آزمایش‌ها و نتایج
ویژگی مهم دیگر GLP این است که آزمایش‌ها باید قابل تکرار باشند. این یعنی اگر آزمایش در شرایط مختلف یا توسط افراد مختلف انجام شود، باید نتایج مشابهی بدست آید. این ویژگی به‌ویژه در تحقیقات علمی و صنعتی اهمیت دارد، چون باعث می‌شود نتایج معتبر و قابل اعتماد باشند.
۴. مستندسازی دقیق داده‌ها
با استفاده از GLP، تمام مراحل آزمایش و داده‌های به‌دست‌آمده به‌دقت ثبت و مستندسازی می‌شود. این مستندسازی شامل تنظیمات دستگاه، شرایط آزمایش و زمان‌بندی است که باعث می‌شود در صورت نیاز به بازبینی، همه چیز قابل پیگیری باشد.
۵. افزایش اعتماد به نتایج آزمایش‌ها
هدف اصلی GLP این است که نتایج آزمایش‌ها قابل اعتماد و دقیق باشند. این استانداردها باعث می‌شوند پژوهشگران مطمئن باشند که داده‌های به‌دست‌آمده به‌طور دقیق واقعیت را نشان می‌دهند و می‌توانند در تحقیقات بعدی یا در صنعت استفاده شوند. این ویژگی به‌ویژه در صنایع حساس مانند داروسازی و پزشکی بسیار مهم است.
کاربردهای میکرو سی‌تی در علوم زیست پزشکی
در این بخش کاربردهای میکرو سی‌تی micro-CT در علوم زیست پزشکی را به طور کامل برایتان شرح خواهیم داد؛ از شما دعوت میکنیم ادامه مطلب را با دقت بیشتری مطالعه کنید.

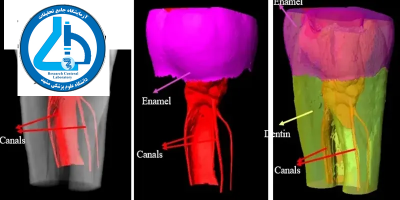

کاربردهای میکرو سی‌تی در دندانپزشکی
میکرو سی‌تی (Micro-CT) یکی از فناوری‌های پیشرفته در دندانپزشکی است که با ارائه تصاویری دقیق و سه‌بعدی از ساختار دندان‌ها و بافت‌های مرتبط، به دندانپزشکان این امکان را می‌دهد تا ارزیابی‌های دقیقی از وضعیت دندان‌ها، کانال‌های ریشه و کاشت‌های دندانی انجام دهند. این تکنیک به ویژه در ارزیابی موفقیت بلندمدت کاشت‌های دندانی مفید است، زیرا امکان اندازه‌گیری دقیق چگالی استخوان و حجم اطراف کاشت را فراهم می‌کند. علاوه بر این، در تشخیص و آنالیز کانال‌های ریشه، میکرو سی‌تی micro-CT قادر است مشکلاتی مانند عفونت‌ها و شکستگی‌ها را با دقت بالا شبیه‌سازی کند؛ مسائلی که در روش‌های قدیمی‌تر ممکن است به سختی قابل تشخیص باشند.
این تکنیک همچنین در شناسایی پوسیدگی دندان‌ها در مراحل ابتدایی بسیار مؤثر است و به دندانپزشکان این فرصت را می‌دهد تا آسیب‌های دندانی را در زمان مناسب شناسایی کرده و درمان‌های مؤثری انجام دهند. میکرو سی‌تی با دقت بالا و بدون نیاز به استفاده از روش‌های پرتویی، تصویر دقیقی از ساختار دندان‌ها ارائه می‌دهد. در نهایت، میکرو سی‌تی ابزاری بی‌نظیر است که با فراهم کردن تصاویری جامع و دقیق، به بهبود تصمیم‌گیری‌های دندانپزشکی کمک کرده و نتایج درمانی را بهبود می‌بخشد.
کاربردهای میکرو سی‌تی در مهندسی بافت و بیومتریال
میکرو توموگرافی کامپیوتری پرتوی ایکس (Micro-CT) در مهندسی بافت به عنوان یک ابزار غیرمخرب و سه‌بعدی برای ارزیابی ریز ساختار داربست‌ها، سلول‌ها و بافت‌ها استفاده می‌شود. این تکنیک به محققان امکان می‌دهد تا ویژگی‌های کلیدی داربست‌ها مانند تخلخل، نسبت سطح به حجم و اتصالات داخلی را بدون آسیب به نمونه اندازه‌گیری کنند. میکرو سی‌تی همچنین در ارزیابی ساختارهای استخوانی مبتنی بر سلول، توزیع و نفوذ سلولی در داربست‌ها، تشکیل عروق خونی و ادغام بافت‌های مهندسی شده با بافت میزبان کاربرد دارد. این تکنیک به محققان کمک می‌کند تا با استفاده از داده‌های سه‌بعدی، طراحی داربست‌ها را بهینه کنند و به شبیه‌سازی رفتار ساختارهای بافتی پرداخته و کیفیت سازه‌های مهندسی بافت را کنترل کنند.
برخی کاربردهای میکرو سی‌تی در مهندسی بافت به اختصار عبارتند از:
- کمی‌سازی تجمع داربست و کانی‌سازی در طول زمان
- ارزیابی غیرمخرب بازسازی بافت
- ارزیابی ویژگی‌های زیست‌مواد برای برآورده کردن نیازهای بیومکانیکی و زیستی بافت‌ها
- کمی‌سازی ویژگی‌های ریز ساختاری داربست‌ها مانند تخلخل، نسبت سطح به حجم و اتصالات داخلی
- نمایش و ارزیابی میکروساختارهای درونی داربست‌ها
- ارزیابی اثرات محرک‌های مکانیکی بر بازسازی بافت
این تکنیک سهم قابل توجهی در پیشبرد مطالعات در این زمینه دارد و به محققان این امکان را می‌دهد که با استفاده از داده‌های دقیق و سه‌بعدی، فرآیندهای مهندسی بافت را بهتر تحلیل و بهینه‌سازی کنند. میکرو سی‌تی به عنوان ابزاری کلیدی در ارزیابی و طراحی سازه‌های بافتی، موجب پیشرفت‌های چشمگیری در این حوزه شده است.
کاربردهای میکرو سی‌تی در داروشناسی و داروسازی
میکرو توموگرافی کامپیوتری پرتوی ایکس (Micro-CT) یک تکنیک پیشرفته غیر مخرب است که برای مشاهده ساختارهای داخلی داروهای جامد، مانند قرص‌ها و کپسول‌ها به کار می‌رود. این روش به ویژه برای بررسی جزئیات میکرو مقیاس داروها که با تصویربرداری معمولی CT امکان‌پذیر نیست، کاربرد دارد. در داروسازی، میکرو سی‌تی برای مطالعه و تجزیه و تحلیل ویژگی‌های ساختاری داروهای مختلف از جمله قرص‌ها، گرانول‌ها و کپسول‌ها بسیار مفید است. این تکنیک به محققان این امکان را می‌دهد که بدون آسیب به نمونه، ویژگی‌های داخلی داروها را با دقت بالا مشاهده و ارزیابی کنند.
برخی از کاربردهای کلیدی میکرو سی‌تی در داروسازی عبارتند از:
- ارزیابی بسته‌بندی دارویی و شناسایی شکاف‌ها و نشتی‌های احتمالی
- شناسایی داروهای تقلبی از اصل
- استخراج اطلاعات کمی در مورد یکنواختی چگالی داروهای جامد
- بررسی قطعات داخلی داروهای استنشاقی و اسپری‌ها
- ارزیابی مورفولوژی و توزیع اندازه ذرات و حفرات در گرانول‌ها
- بررسی یکپارچگی پوسته جامد کپسول‌ها و شناسایی نقص‌ها
- ارزیابی یکنواختی ضخامت روکش قرص‌ها و شناسایی ترک‌ها و حفرات درون روکش
- توسعه داروهای حالت جامد
- شناسایی نقایص و آسیب‌های ساختار داخلی قرص‌های فشرده
- تعیین توزیع مواد فعال یا جانبی در قرص‌ها و کپسول‌ها
- تشخیص مواد خارجی مانند ذرات فلزی و محل دقیق آنها در داروها
- تعیین ضخامت لایه‌ها و شکل مرزهای قرص‌های چند لایه
میکرو سی‌تی ابزاری قدرتمند و غیر مخرب است که در تحلیل ساختار داروها و بهبود کیفیت محصولات دارویی نقش مهمی ایفا می‌کند.
کاربردهای میکرو سی‌تی در حشره شناسی
تصویربرداری میکرو توموگرافی کامپیوتری (Micro-CT) یک ابزار بسیار مفید در حشره‌شناسی است که کاربردهای متعددی در مطالعه حشرات دارد. این تکنیک تصویربرداری غیر مخرب، با توانایی ارائه تصاویر سه‌بعدی با وضوح بالا از ساختارهای داخلی حشرات، به محققان کمک می‌کند تا به طور دقیق آناتومی و ریخت‌شناسی حشرات را بررسی کنند. از جمله کاربردهای اصلی میکرو سی‌تی در حشره‌شناسی می‌توان به موارد زیر اشاره کرد:
- مطالعه و تجزیه و تحلیل تغییرات مورفولوژیکی
- شناسایی ویژگی‌های کلیدی تشخیصی
- اندازه‌گیری حجم راه‌های هوایی حشرات و مطالعه رشد
- تغییرات آناتومیکی در طول زمان
- تخمین فاصله زمانی پس از مرگ
- رده‌بندی و شناسایی گونه‌های مختلف حشرات
اشاره کرد؛ همچنین این تکنیک می‌تواند در مطالعه و سیستم‌های حسی درگیر در این رفتارها مفید باشد.
کاربردهای تصویربرداری میکرو سی‌تی در صنعت
تصویربرداری میکرو سی‌تی کاربردهای مختلفی در صنعت دارد در این بخش می‌خواهیم شما را با مهترین این موارد آشنا کنیم با ما همراه باشید:
کاربرد میکرو سی‌تی در الکترونیک
مهندسی الکترونیک به دلیل پیچیدگی روزافزون سیستم‌های الکترونیکی، نیاز به دانش گسترده‌ای در زمینه‌های مختلفی چون طراحی مدار، پردازش سیگنال، نرم‌افزار و شبکه‌سازی دارد. برای مقابله با این چالش‌ها، میکرو توموگرافی کامپیوتری ( تصویر برداری میکرو سی‌تی Micro-CT) به عنوان یک تکنیک وارد میدان شده است که توانایی ارائه تصاویر سه‌بعدی با وضوح بالا از ساختار داخلی قطعات الکترونیکی را دارد و به شناسایی عیوب و بهینه‌سازی طراحی کمک می‌کند. این تکنیک کاربردهای وسیعی در آنالیز دستگاه‌های MEMS، بسته‌بندی قطعات الکترونیکی و مواد استفاده شده در آنها دارد. میکرو سی‌تی با ارائه اطلاعات دقیق در مورد ریز ساختار مواد و قطعات، مهندسان را قادر می‌سازد تا عملکرد و قابلیت اطمینان دستگاه‌ها را بهبود بخشند و کیفیت سیستم‌های الکترونیکی را ارتقا دهند.
کاربرد میکرو سی‌تی در مهندسی مکانیک
مهندسی مکانیک بر طراحی، آنالیز و بهینه‌سازی سیستم‌های مکانیکی از اجزای کوچک تا سازه‌های بزرگ تمرکز دارد و مهندسان مکانیک برای درک و بهینه‌سازی رفتار این سیستم‌ها از ابزارها و تکنیک‌های مختلف استفاده می‌کنند. تصویر برداری میکرو سی‌تی یک تکنیک تصویربرداری پیشرفته است که به مهندسان مکانیک امکان می‌دهد ساختار درونی و ویژگی‌های مواد را با وضوح بالا و بدون آسیب به آنها بررسی کنند.
برخی کاربردهای میکرو سی‌تی در مهندسی مکانیک عبارتند از:
- شناسایی و کاهش عیوب و ناسازگاری‌های احتمالی در فرآیند تولید
- تشخیص و عیب‌یابی مشکلات مکانیکی
- بهینه‌سازی طراحی و عملکرد سیستم‌های مکانیکی
- آنالیز مواد کامپوزیت
- آنالیز ساختار درونی ماشین‌های پیچیده مانند موتورها و توربین‌ها
- مطالعه رفتار مواد در شرایط بارگذاری مختلف
- آنالیز فرآیندهای تولید افزودنی مانند چاپ سه‌بعدی
- نمایش هندسه‌ی داخلی اجزای مکانیکی مانند چرخ‌دنده‌ها و یاتاقان‌ها
- مطالعه‌ی ساختار درونی فلزات و سرامیک
کاربرد میکرو سی‌تی در صنایع غذایی
میکرو سی‌تی یک فناوری پیشرفته است که با استفاده از پرتوی ایکس تصاویر سه‌بعدی با وضوح بالا از ساختار داخلی مواد ارائه می‌دهد و بدون آسیب رساندن به آنها، به تحلیل دقیق آنها می‌پردازد. این تکنیک به‌ویژه در صنایع غذایی کاربرد گسترده‌ای دارد و می‌تواند پارامترهایی مانند بافت، کیفیت و ترکیب مواد غذایی را به دقت شبیه‌سازی و بررسی کند. تصویربرداری میکرو سی‌تی Micro-CT در بررسی محصولات مختلفی مانند گوشت و ماهی، لبنیات، میوه‌ها و سبزی‌ها و محصولات پخته شده کاربرد دارد و امکان ارزیابی ویژگی‌هایی همچون توزیع چربی، رطوبت، تغییرات فیزیولوژیکی بافت میوه‌ها و حتی آسیب‌های ناشی از فرآیند انجماد را فراهم می‌آورد. این تکنیک در صنایع غذایی به طور مداوم در حال رشد است و به تولیدکنندگان این امکان را می‌دهد که کیفیت محصولات را بهبود دهند، فرآیندهای تولید را بهینه کنند و از هدر رفت محصول جلوگیری نمایند.
کاربردهای میکرو سی‌تی در صنایع غذایی به طور خلاصه عبارتند از:
- تعیین ریز ساختار چربی و پروتئین در گوشت و ماهی
- تخمین توزیع چربی، نمک و آب
- ارزیابی آسیب شکستگی گوشت در اثر انجماد
- تعیین تغییرات آناتومیکی و فیزیولوژیکی در میوه و سبزیجات
- بررسی ریز ساختار و تراکم دانه‌های لبنیات و آلودگی‌ها
- بررسی تغییرات ریز ساختاری و مورفولوژیک دانه‌های قهوه و آجیل
- ارزیابی پوسیدگی در آجیل تازه
کاربرد میکرو سی‌تی در دیرینه‌شناسی
دیرینه‌شناسی علمی است که به بررسی آثار و بقایای موجودات گذشته می‌پردازد و به ویژه مطالعه‌ی فسیل‌ها را شامل می‌شود. ایجاد فسیل نیازمند محافظت موجودات توسط خاک یا رسوبات است تا از تماس با هوا جلوگیری شود. به دلیل اینکه فسیل‌ها در مواد سخت محبوس می‌شوند، دسترسی به آنها دشوار است و ممکن است تنها بخش‌هایی از آن قابل مشاهده باشد. برای بررسی دقیق‌تر فسیل‌ها، دانشمندان ممکن است نیاز به شکستن پوشش سخت اطراف آنها داشته باشند که این کار ممکن است به فسیل آسیب برساند، به ویژه برای فسیل‌های کوچک یا موجودات گیر افتاده در کهربا که اغلب نادر و ارزشمند هستند.
برای غلبه بر این مشکلات، روش‌های تصویربرداری سه‌بعدی مانند توموگرافی کامپیوتری (CT) به کمک دیرینه‌شناسان آمده است. این تکنیک غیر مخرب با استفاده از پرتوی ایکس، تصاویر مقطعی و مدل‌های سه‌بعدی از فسیل‌ها ایجاد می‌کند، بدون آنکه فسیل آسیب ببیند. علاوه بر این، میکرو سی‌تی می‌تواند فرآیندهای برش فسیل‌ها را حذف کند و فرآیند بررسی را تسریع نماید. این تکنیک حتی برای شناسایی فسیل‌های جعلی کاربرد دارد، به‌طوری که می‌توان با استفاده از داده‌های دیجیتال میکرو سی‌تی از تقلبی بودن فسیل‌ها مطمئن شد.
داده‌های میکرو سی‌تی قابل اشتراک‌گذاری و بایگانی هستند و این امکان را فراهم می‌آورد که دانشمندان بتوانند به فسیل‌های دور از دسترس دسترسی پیدا کنند و بدون آسیب به آنها، درون فسیل را بررسی کنند. همچنین با استفاده از مدل‌های سه‌بعدی می‌توان ابعاد و ویژگی‌های دقیق فسیل‌ها را اندازه‌گیری کرد.
کاربرد میکرو سی‌تی در مهندسی مواد
در علوم مواد، شناخت عوامل تاثیرگذار بر میکرو و ماکرو ساختار مواد در حین تولید و نگهداری از اهمیت ویژه‌ای برخوردار است. میکرو ساختار مواد تأثیر زیادی بر ویژگی‌های فیزیکی و شیمیایی آنها، از جمله رسانش گرمایی، کشسانی و بازده فیلتراسیون دارد. برای تحلیل ساختار و شناسایی نقایص موجود در مواد در طی فرآیندهای تولید و نگهداری، روش‌های غیر مخرب مانند فراصوت، رادیولوژی و جریان اِدی به کار گرفته می‌شوند. این روش‌ها اطلاعات مفیدی فراهم می‌آورند، اما برای استفاده مداوم از آنها نیاز به ارزیابی دقیق سازگاری و کارایی آنها در شرایط مختلف است. در سال‌های اخیر، تصویر برداری میکرو سی‌تی Micro-CT در علم مواد به عنوان ابزاری پیشرفته در شبیه‌سازی و تحلیل ساختارهای داخلی مواد به کار می‌رود و کاربردهای متعددی دارد. از جمله کاربردهای آن می‌توان به موارد زیر:
- ساخت مدل‌های سه‌بعدی و تحلیل آنها از زوایای مختلف
- بررسی تاثیر حفرات بر مکانیسم‌های آسیب
- تحلیل توزیع اندازه در ذرات پودر ساخت افزایشی (AM)
- و بررسی توپوگرافی سطح اشیاء ساخته‌شده به روش‌های افزایشی
- مشخصه‌یابی میکرو ساختار مواد بالک
- شناسایی ایرادات داخلی مانند ترک‌ها، فضای خالی و لایه‌لایه شدگی
- بررسی پیشرفت آسیب‌ها در حجم بزرگی از ماده
اشاره کرد. میکرو سی‌تی همچنین در تحلیل توزیع فیبر و مکانیسم‌های ترک خوردگی در کامپوزیت‌های تقویت‌شده با فیبر و بررسی شکست فیبرها در اثر بارگذاری افزایشی نیز نقش مهمی ایفا می‌کند. این ابزار با دقت بالای خود در شبیه‌سازی و بررسی ساختارهای داخلی به پژوهشگران امکان می‌دهد تا به بررسی دقیق‌تری از مواد و فرآیندهای تولید بپردازند.
کاربرد میکرو سی‌تی در مهندسی عمران
مهندسی عمران شامل طراحی، ساخت و نگهداری سازه‌ها و زیرساخت‌های مختلف مانند ساختمان‌ها، جاده‌ها، پل‌ها و سیستم‌های فاضلاب است. برای مطالعه و ارزیابی رفتار مواد مورد استفاده در این سازه‌ها، نیاز به بررسی دقیق میکروساختار آنها وجود دارد. میکرو سی‌تی به عنوان یک ابزار تصویربرداری غیرمخرب با قابلیت‌های ویژه در آنالیز میکروساختار مواد، نقش مهمی در مهندسی عمران ایفا می‌کند. این تکنیک به طور خاص برای بررسی ویژگی‌هایی مانند تخلخل، توزیع حفرات، آسیب‌های ناشی از بارگذاری و واکنش‌های شیمیایی در مواد مختلف مانند بتن، خاک و آسفالت به کار می‌رود.
در ادامه به برخی از کاربردهای میکرو سی‌تی در مهندسی عمران اشاره میکنیم:
بتن:
- بررسی آسیب در ترکیبات بتن
- آنالیز فاز جامد و حفره
- تهیه نمودار توزیع سایز حفرات
- شناسایی کربناته شدن بتن
چسب سیمان:
- بررسی میکروساختارهای چسب سیمان شسته‌شده
- بررسی انتشار جرم و تمامل آسیب
- بررسی روند آسیب و تخریب تحت شرایط خاص
- اندازه‌گیری سینتیک جذب چسب سیمان
- آنالیز فرایند هیدراتاسیون اولیه
- بررسی حملات سولفات
خاک:
- آنالیزهای میکرو مورفولوژی
- بررسی حضور آب و رطوبت
- آنالیز ساختار حفرات
- بررسی و مانیتورینگ میکرو ساختارها
آسفالت:
- بررسی کیفیت و مشخصه‌یابی سیمان داخل آسفالت
- دستیابی به ویژگی‌های مورفولوژی مثل بافت، شکل و…
- بررسی ساختار حفرات و نفوذپذیری ناهمگن
- بررسی و مانیتورینگ آسیب در ترکیبات آسفالت لاستیکی
- بررسی توزیع رطوبت
کاربرد میکرو سی‌تی در مهندسی نفت و زمین شناسی
استفاده از سی‌تی پرتوی ایکس در زمین‌شناسی از دهه‌ی 1980 آغاز شد و به سرعت در گرایش‌های مختلف این علم مانند زمین‌شناسی نفت، خاک‌شناسی، دیرینه‌شناسی و رسوب‌شناسی گسترش یافت. این تکنیک به دو دسته اصلی استاتیک (مشخصه‌یابی سنگ‌ها) و دینامیک (مطالعه‌ی جریان سیال) تقسیم می‌شود و کاربردهایی نظیر محاسبه‌ی توزیع تخلخل، بررسی ناهمگنی، کانی‌شناسی، محاسبه‌ی نفوذپذیری و تحلیل خصوصیات جریان چند فازی را در بر دارد. میکرو سی‌تی که در دهه‌ی 1980 معرفی شد، با رزولوشن بالای خود (زیر 5 میکرون) و ویژگی غیرمخرب بودن، در مقایسه با سی‌تی‌های معمولی که رزولوشن کمتری دارند، به ابزاری مؤثر در آنالیز دیجیتال مغزه، تصویربرداری مقیاس حفره و مدل‌سازی تبدیل شد و فرایندهای آسیب‌زا و زمان‌بر برش‌زنی را حذف کرد.
فرآیند انجام تصویربرداری میکرو سی تی
فرآیند تصویربرداری میکرو سی‌تی در آزمایشگاه جامع تحقیقات شرق کشور شامل چند مرحله کلیدی است. ابتدا نمونه باید به‌دقت آماده شود که این ممکن است شامل تثبیت یا برش آن باشد. پس از آماده‌سازی، تصویربرداری با دستگاه تصویربرداری میکرو سی‌تی انجام می‌شود که تصاویری سه‌بعدی و با وضوح بالا از نمونه‌ها به‌دست می‌آید. سپس داده‌ها تحلیل شده و تصاویر بازسازی می‌شوند. زمان این فرآیند بسته به نوع و پیچیدگی آزمایش می‌تواند از ۳۰ دقیقه تا ۲ ساعت متغیر باشد. هزینه‌ها نیز بسته به دستگاه و شرایط آزمایش متفاوت است. عواملی همچون کیفیت نمونه، تنظیمات دستگاه و دقت پردازش تصاویر بر کیفیت نهایی تصاویر تأثیر دارند.
